ACUTE Analyseurs Logiques

  • Fournisseur : ACUTE
  • Produits / Services : Analyseurs Logiques
  • Protocoles : Industriel CAN, Modbus, Profibus, LIN… , Mémoire eMMC5.1, NAND, Série, SPI, SD, MIPI D-PHY… , Interne I²C, SPI, I²S, I3C, SVID, SWD, PWM , Série USB, UART, RS232/485, MDIO

Les analyseurs logiques pour PC de ACUTE se déclinent en deux familles : la série LA3000 + pour une acquisition jusqu’à 136 voies sans compromis sur les performances, permettant la décodage des bus CAN 2.0B/CAN FD, DP_Aux¹, eMMC 5.1, I²C, I3C, Profibus, SD 3.0, SPI, SVID², SWD, UART, USB1.1, USB PD 3.0... (90+) et la série TravelLogic pour une solution aisément transportable, jusqu’à 34 voies avec interface USB3.0.

Lire la suite Masquer

LA3000+

  • Basé sur PC, 68/136 canaux
  • Interface USB 3.0, adaptateur secteur 12V
  • Analyse de synchronisation 2.4GHz / Analyse d'état de 250MHz
  • 32Gb RAM
  • Sondes actives
  • Détection logique, état, protocole
  • Empilable avec un DSO pour former un MSO
  • Décode de bus : CAN 2.0B/CAN FD, DP_Aux¹, eMMC 5.1, I²C, I3C, Profibus, SD 3.0, SPI, SVID², SWD, UART, USB1.1, USB PD 3.0... (90+)

TravelLogic

  • Basé sur PC
  • Interface USB 3.0
  • 34 canaux
  • Taux d’échantillonnage 2 GHz / Analyse d'état de 250 MHz
  • Empilable avec un DSO pour former un MSO
  • Mémoire : 8Gb (Max.)
  • Décode de bus : BiSS-C, CAN 2.0B/CAN FD, DP_Aux¹, DMX512, EDID, eMMC 5.0, eSPI, I²C, I²S, I3C, MII, MIPI DSI LP, NAND Flash, NEC IR, Profibus, SD 3.0/SDIO, Serial Flash, SPI, SVID², SWD, UART, USB1.1, USB PD 3.0... (90+)


Bus Trigger I  : BiSS-C, CAN2.0B/CAN FD, DP_Aux, HID over I2C, I2C, I2S, LIN2.2, MIPI I3C 1.1, SPI, UART (RS232), USB PD 3.0
Bus Trigger II : DALI, LPC, Mini/Micro LED, PMBus, Profibus, SMBus, SVI2, USB1.1, ...
Bus Trigger III : eMMC 4.5, eSPI, MII, RGMII, RMII, NAND Flash, SD 3.0 (SDIO 2.0), ...
Protocol Analyzer I  : BiSS-C, CAN2.0B/CAN FD, DP_Aux, HID over I2C, I2C, I2S, LIN2.2, MIPI I3C 1.1, SPI, UART (RS232), USB PD 3.0
Protocol Analyzer II : DALI, Mini/Micro LED, Profibus, SMBus, USB1.1, ...
Protocol Analyzer III : eSPI, MII, RGMII, RMII, ...
Bus Decode : CAN 2.0B/CAN FD, DP_Aux, eMMC 4.5, eSPI, I2C, I2S, MIPI DSI LP, MIPI I3C 1.1, NAND Flash, Profibus, SD 3.0 (SDIO 2.0), SPI, UART (RS232), ... 100+

Produits associés

GenerateurPkPG2000Series -ACUTE

ACUTE Générateurs de données

Les générateurs de données d’ACUTE permettent de générer des patterns jusqu’à 512K bits de profondeur et 200M bits/s de vitesse.

Sondes Différentielles-ACUTE

ACUTE Sondes différentielles

Une gamme de sondes différentielles ayant jusqu’à 100MHz de bande passante. Ces sondes ACUTE sont compatibles et peuvent être associées à n’importe quel oscilloscope numérique équipé d’un port USB.

Analyseur de protocoles - ACUTE

ACUTE Analyseur de protocole

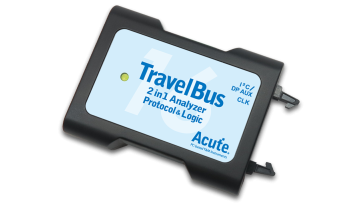

La gamme d’analyseurs de protocoles ACUTE se décline en deux produits : le BusFinder permet de combiner un analyseur logique et un analyseur de protocoles (eMMC 5.1, MIPI D-PHY 1.2, NAND Flash, SD 3.0, SD 4.1 (UHS-II)) et le TravelBus permet de décoder la quasi-totalité des bus séries (I²C, RS232, SPI, HID over I²C, I²S, LIN2.2, MDIO, PMBus, SMBus, USB1.1, BiSS-C, CAN2.0B, CAN-FD, DALI2.0, I3C, Profibus, RS422, RS485, ...) tout en assurant des fonctionnalités, une facilité d’utilisation et de transport sans équivalent.
