GEMAC CANalarm
- Fournisseur : GEMAC
- Protocoles : CAN / CANOPEN
- Produits / Services : Analyseurs de protocoles , Logiciels , Matériels

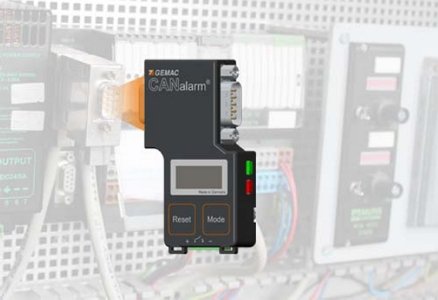

Le CANalarm est un outil de diagnostic pour bus CAN faible coût qui peut être installé de façon permanente sur le bus.
Il permet ainsi de disposer d’un moniteur bus CAN séparé et redondant sans modification de la configuration ni du programme du contrôleur maître. Fonctionnant de manière passive, il est totalement transparent sur le bus CAN. Disposant de connecteurs D-Sub 9-broches pour se plugger facilement sur le réseau CAN, il est facile à déployer grâce à sa détection automatique du débit (autobaud).
En tant que nœud passif sur le bus, il détecte sans interaction et en permanence les caractéristiques typiques d'une communication CAN et les compare à des critères de déclenchement configurables par l'utilisateur :
- Charge du bus (trafic)
- Nombre de trames d'erreur
- Identification et contenu des messages transmis
Les résultats des mesures sont affichés directement sur un écran intégré au CANalarm.
Dès qu'au moins un des critères de déclenchement est rempli, une alarme est déclenchée et se présente sous la forme d’une LED sur le boitier ainsi que le changement d’état sur une sortie du CANalarm. Cette sortie commutée permet, de manière simple, d’alerter un système de contrôle indépendant.
Cas d’usages :
- Détection des états défectueux des bus
- Surveillance des défaillances : Détection des défaillances et des dysfonctionnements des nœuds
- Type de triggers sur les messages : Déclenchement sur l’ID et/ou sur le contenu des messages
Produits associés
GEMAC CANtouch Analyseur portatif
CANtouch® est un appareil de diagnostic portatif fonctionnant sur batterie pour l'analyse physique et logique du bus CAN. Son fonctionnement à la pointe de la technologie via un écran tactile offre une manipulation intuitive et efficace similaire au fonctionnement des téléphones intelligents.

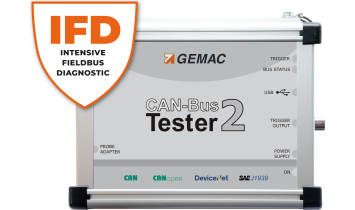

GEMAC CAN-Bus Tester 2 Analyseur
