Les différentes topologies de bus dans la technologie d’automatisation
trait de séparation
Temps de lecture : 8 minutes
Les réseaux de données connectent des appareils en utilisant des topologies de ligne, d’anneau, d’étoile et d’arbre. Chaque topologie offre des avantages et des défis distincts, influençant l’architecture et l’efficacité du système.
Dans cet article, nous traitons des différentes topologies de bus utilisées dans la technologie d’automatisation. La topologie de bus décrit la façon dont les appareils sont connectés les uns aux autres dans un réseau. Dans l’automatisation industrielle, une large gamme de bus de terrain sont utilisés, qui se caractérisent également par différentes topologies.
Quelles sont les différentes topologies de bus et quelles sont leurs caractéristiques ?

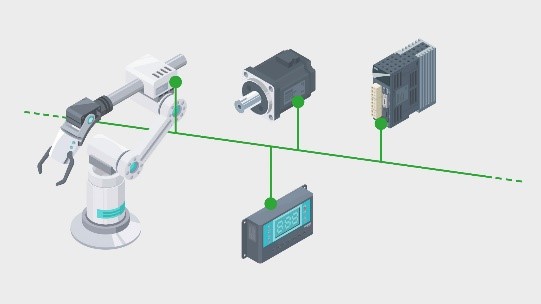

La topologie en ligne
La topologie en ligne ou de bus est l’une des formes les plus simples de topologies de réseau. Tous les appareils sont connectés les uns aux autres dans une séquence linéaire. Chaque appareil est directement connecté à une ligne commune, le bus. PROFIBUS est un bon exemple d’application de cette topologie dans l’automatisation industrielle. Il permet une communication efficace entre les unités de contrôle et les appareils sur le terrain.
Avantages :
Inconvénients :
- Simplicité : L'installation et la configuration sont simples.
- Rentabilité : Moins de câblage requis entraîne des coûts réduits.
- Évolutivité : De nouveaux dispositifs peuvent être ajoutés facilement sans perturber le réseau.
Inconvénients :
- Vulnérabilité aux pannes : Un défaut sur le câble du bus peut affecter l’ensemble du réseau.
- Longueur limitée : La longueur totale du bus est restreinte, ce qui peut limiter l'extension du réseau.

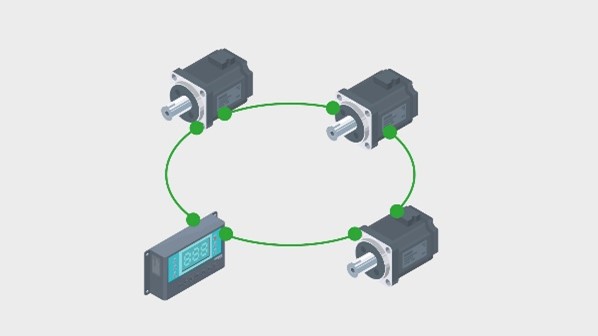

La topologie en anneau
Dans la topologie en anneau, tous les appareils sont disposés en cercle fermé. Chaque appareil possède exactement deux voisins et communique le long de l'anneau. Le Token Ring, bien que moins répandu dans les réseaux modernes, illustre bien le fonctionnement de cette topologie.
Avantages :
Inconvénients :
- Intégrité des données : La structure en anneau réduit la probabilité de collisions de données.
- Fonction de répéteur : Chaque appareil peut agir comme un répéteur, ce qui étend les chemins de transmission et améliore la qualité du signal.
Inconvénients :
- Complexité : Installation et dépannage plus difficiles.
- Dépendance : La défaillance d'un seul appareil peut entraîner l’arrêt de l’ensemble de l’anneau.

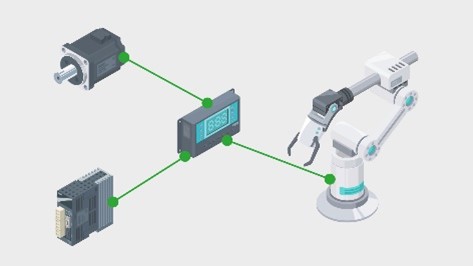

La topologie en étoile
Dans la topologie en étoile, chaque appareil est connecté à un hub central ou à un switch. Toutes les données transmises entre les appareils passent obligatoirement par ce nœud central. Les réseaux Ethernet utilisent souvent une topologie en étoile, ce qui facilite la maintenance et l’extension du réseau.
Avantages :
Inconvénients :
- Fiabilité : La panne d’un appareil n’affecte pas les autres dispositifs du réseau.
- Dépannage simplifié : Les problèmes peuvent être facilement localisés et corrigés.
Inconvénients :
- Point de défaillance central : La panne du hub ou du switch peut entraîner l'arrêt complet du réseau.
- Coût élevé : Nécessite plus de câbles et un équipement central, ce qui augmente les coûts.

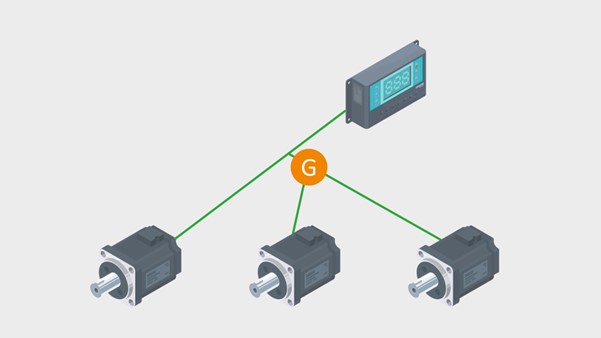

La topologie en arbre
La topologie en arbre, également appelée topologie hiérarchique, est une combinaison des topologies en étoile et en bus. Elle se compose d'une ligne centrale (bus) à laquelle plusieurs réseaux en étoile sont connectés. Chaque réseau en étoile agit comme une branche indépendante de l’arborescence.
Le Controller Area Network (CAN) est un bon exemple de topologie en arbre. À la base, CAN repose sur une topologie en bus, où tous les appareils sont reliés à un bus de communication central, ce qui permet une transmission de données efficace et peu coûteuse. Cependant, CAN peut être étendu en topologie arborescente pour augmenter la portée et la flexibilité.
Cela est réalisé grâce à l’utilisation de ponts et de répéteurs, qui permettent de connecter plusieurs segments de bus entre eux. Cette structure plus complexe et performante répond aux exigences des systèmes plus vastes et sophistiqués, tout en conservant les avantages fondamentaux de la topologie en bus, tels que la simplicité et la fiabilité.
Le Controller Area Network (CAN) est un bon exemple de topologie en arbre. À la base, CAN repose sur une topologie en bus, où tous les appareils sont reliés à un bus de communication central, ce qui permet une transmission de données efficace et peu coûteuse. Cependant, CAN peut être étendu en topologie arborescente pour augmenter la portée et la flexibilité.
Cela est réalisé grâce à l’utilisation de ponts et de répéteurs, qui permettent de connecter plusieurs segments de bus entre eux. Cette structure plus complexe et performante répond aux exigences des systèmes plus vastes et sophistiqués, tout en conservant les avantages fondamentaux de la topologie en bus, tels que la simplicité et la fiabilité.
Avantages :
Inconvénients :
- Flexibilité : Combine les avantages des topologies en étoile et en bus.
- Évolutivité : Permet une architecture réseau structurée et hiérarchique.
Inconvénients :
- Complexité accrue : Nécessite une planification et une mise en œuvre plus complexes.
- Vulnérabilité : Comme pour la topologie en bus, un problème sur la ligne principale peut perturber l’ensemble du réseau.
Chaque topologie offre ses propres avantages et défis uniques, allant de la simplicité et de la rentabilité de la topologie en ligne, à la flexibilité et à l’évolutivité de la topologie en arbre.
Cependant, le choix d’un bus de terrain spécifique dans les technologies d’automatisation peut contraindre l’utilisateur aux conditions de topologie associées. Chaque bus de terrain possède ses propres structures de réseau, qui influencent de manière significative l’architecture du système.
Besoin d'aide pour choisir la meilleure topologie : contactez notre expert réseaux industriels !
Cependant, le choix d’un bus de terrain spécifique dans les technologies d’automatisation peut contraindre l’utilisateur aux conditions de topologie associées. Chaque bus de terrain possède ses propres structures de réseau, qui influencent de manière significative l’architecture du système.
Besoin d'aide pour choisir la meilleure topologie : contactez notre expert réseaux industriels !
